Umlaufregale
Das platzsparende, vollautomatische Paternostersystem
Die VCR Paternostersysteme vereinen maximale Raumausnutzung, hohe Effizienz und intelligente Bedienung in einer vollautomatisierten Lagerlösung.
Die VCR Paternostersysteme vereinen maximale Raumausnutzung, hohe Effizienz und intelligente Bedienung in einer vollautomatisierten Lagerlösung. Mit dem bewährten Karussellprinzip, modernster Sensorik und anpassbarer Software ermöglichen sie eine schnelle, sichere und transparente Materialverwaltung, von Industrieanwendungen bis hin zu Dokumentenarchiven. Dank optimaler Wegeführung, vielseitigen Türsystemen und flexiblen Zugriffsberechtigungen sparen Unternehmen Zeit, Kosten und Platz, während sie gleichzeitig Ordnung, Sicherheit und Nachverfolgbarkeit verbessern.
Grundprinzip und Einsatzbereiche

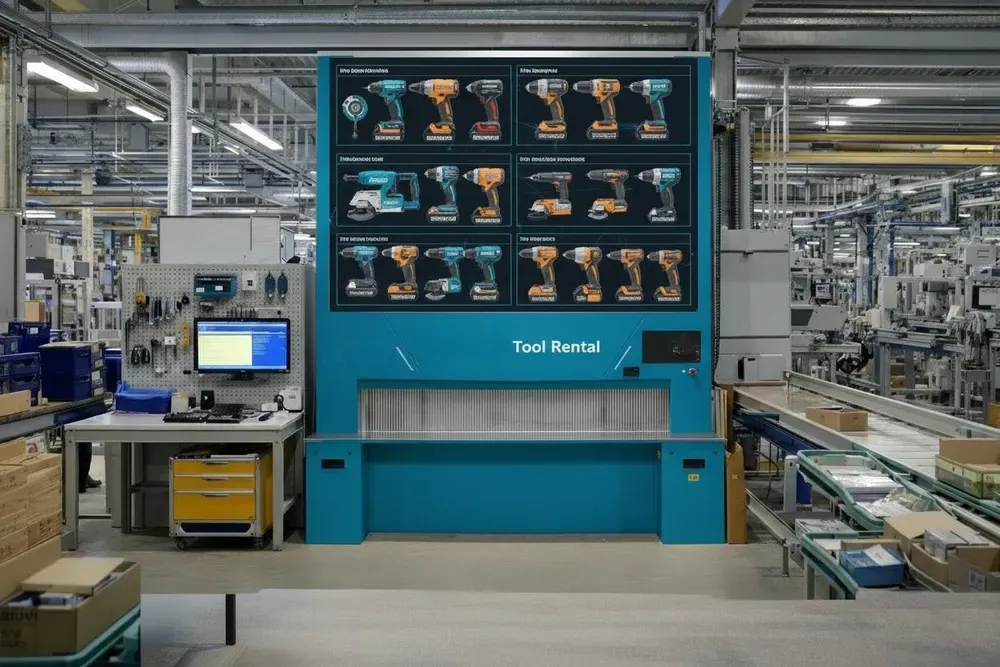

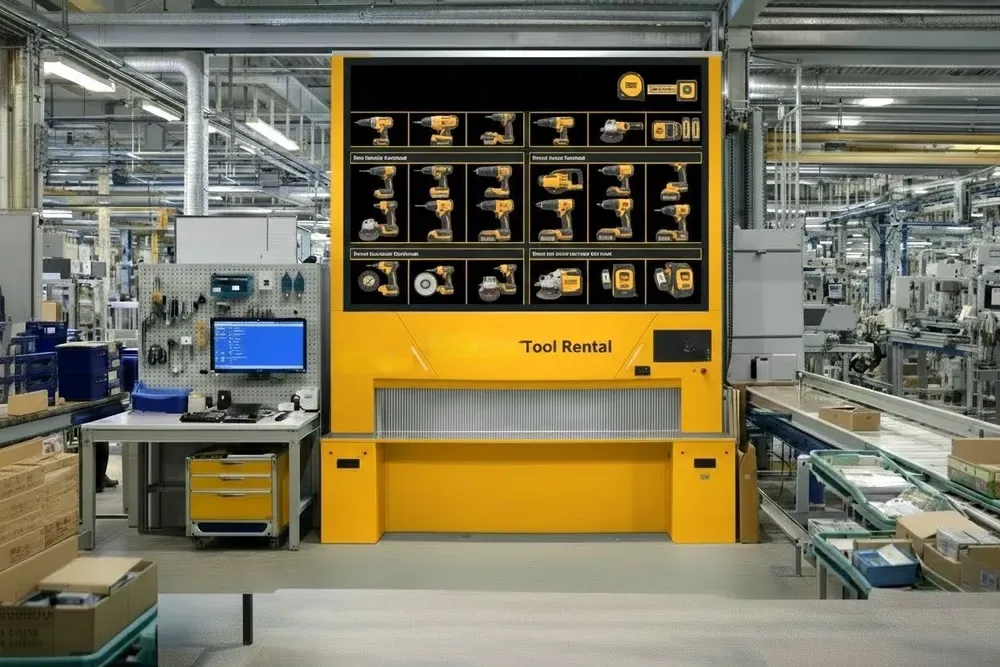

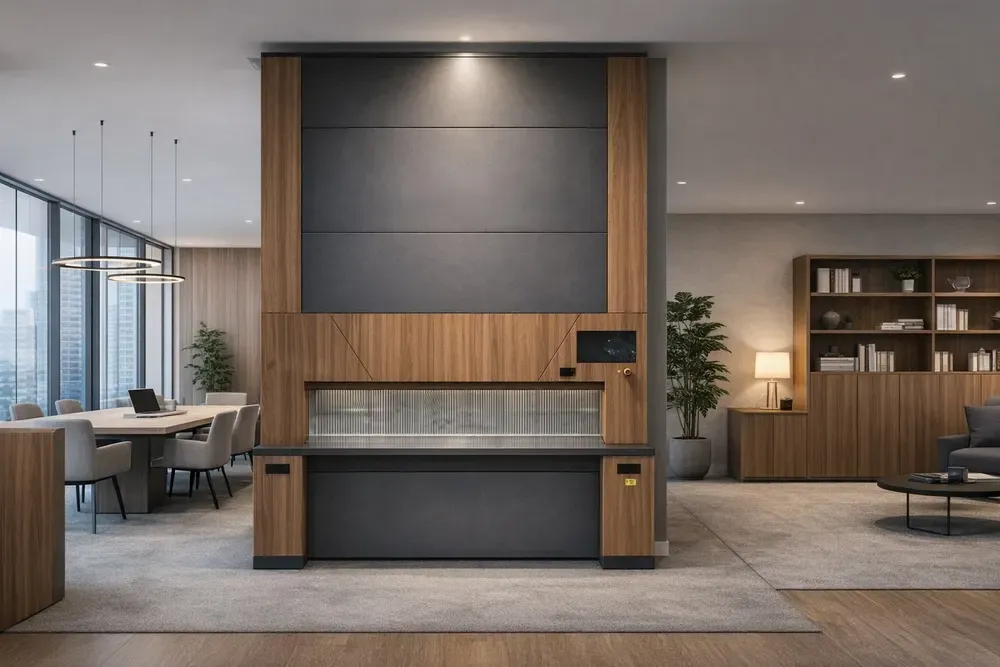

Das automatische Karussell-Lagersystem eignet sich sowohl für industrielle Anwendungen als auch für Dokumenten- und Büroarchive. Die Systeme sind in mehreren Grössen und Ausführungen bestellbar, inklusive Sondergrössen.
Effizienz und Kostenvorteile
Auf nur 1 m² Stellfläche entsteht bis zu 1,8 m³ Lagerkapazität. Eine Software zur optimalen Wegberechnung spart Zeit, reduziert den Verwaltungsaufwand und senkt damit die Lohnkosten. Die klare, digitale Administration verringert Verluste, und der leise Betrieb sorgt für eine angenehme Arbeitsumgebung.
Zugriff und Berechtigungen

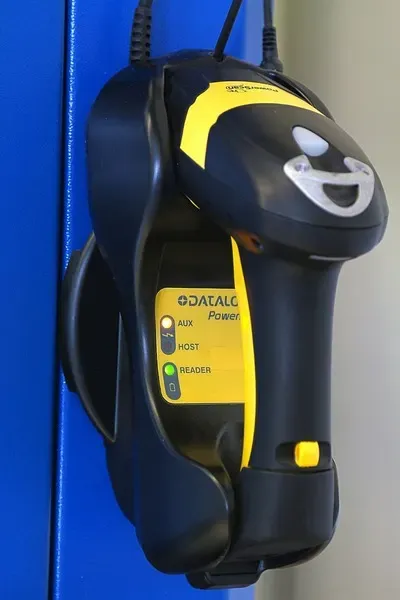

Umfangreiche Zugangsberechtigungssysteme lassen sich individuell einstellen, ergänzt durch ein Karten-ID-System. Die Materialeingabe erfolgt wahlweise manuell oder automatisch, zum Beispiel über Barcode.
Software und Bedienoberfläche

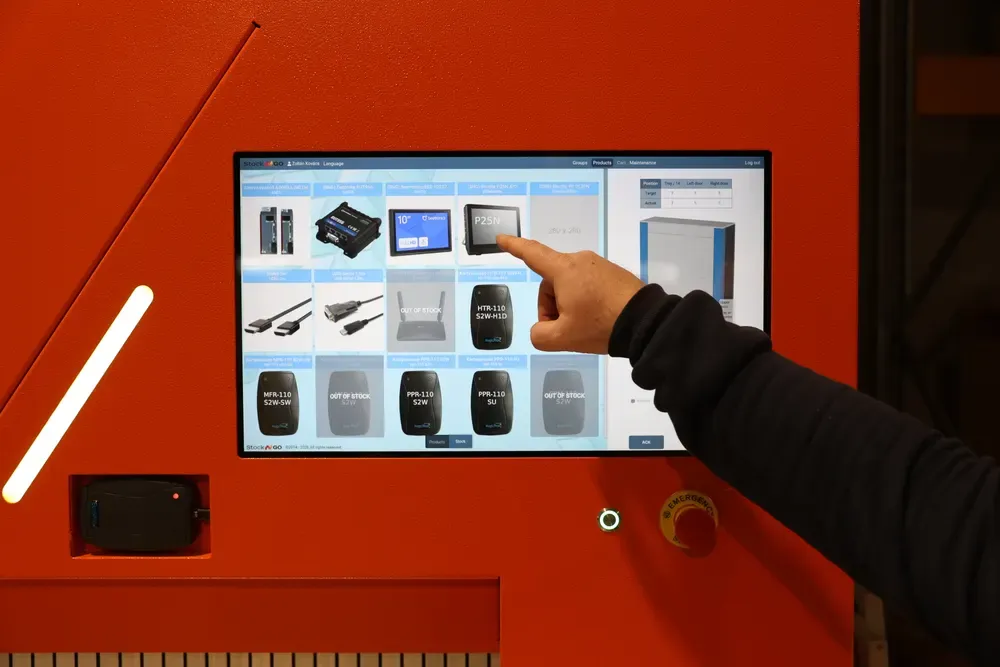

Die Bedienung erfolgt über einen HMI-Touchscreen mit mehrsprachiger Oberfläche, ergänzt durch eine dreifarbige Statusanzeige und eine Unwuchtkontrolle. Für die digitale Lagerverwaltung steht das optionale Modul StockAdmin zur Verfügung: Damit lassen sich mehrere Umlaufregale und Lagerautomaten zentral steuern, Ein- und Auslagerungen werden protokolliert und das Inventar steht in Echtzeit bereit. Die Steuerung ist individuell auf den Einsatzbereich anpassbar, auf Wunsch mit Lagerregistratur auf einem separaten Rechner. Netzwerkzugang und ERP-Anbindung, etwa an SAP, ergänzen das System.
Wartung und Service
Die wirtschaftliche Wartung profitiert von leicht zugänglichen Ersatzteilen und einer servicefreundlichen Konstruktion. Auf Wunsch sind ein Rundum-Service mit Schulungen sowie eine schlüsselfertige Komplettübergabe verfügbar.
VCR STANDARD (vertikale Tür)
Die vertikal bewegte Tür aus pulverbeschichtetem Blech öffnet und schliesst auf eine voreingestellte Höhe und wird bei Türöffnung per LED beleuchtet. Ein Sicherheitslichtvorhang Typ 4 schützt vor Handeingriff, eine Notfallöffnung ist über ein Handrad möglich. Empfohlen für einfache und geteilte Platten, ideal für Systeme ohne Trennplatten und zur Trennung oberer und unterer Ebenen geteilter Platten.

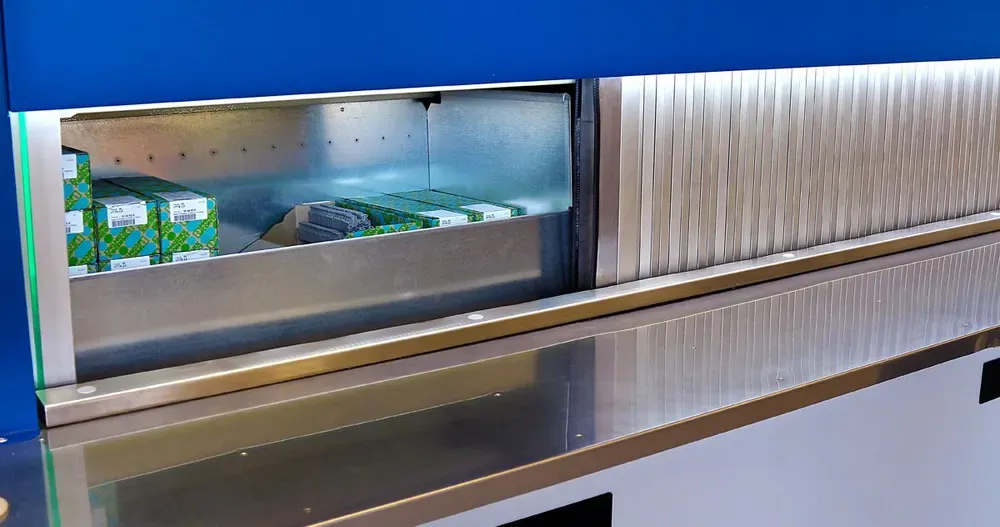

VCR SEKTIONIERT (horizontale Tür)
Die horizontal bewegte Lamellen-Tür mit zwei Türflügeln verfügt über separate Antriebe für eine differenzierte Öffnungslogik. Sie ermöglicht eine teilsegmentierte Öffnung nach Fachgrösse und Position sowie abschnittsweise Zugangsberechtigungen innerhalb einer Platte, ideal für perforierte Platten mit Trennbereichen. Langlebige, eloxierte Aluminiumteile sorgen für ein hochwertiges Erscheinungsbild, ergänzt durch eine automatische LED-Beleuchtung.
Einsatzbereiche
Funktionen und Vorteile
Maximale Platzausnutzung
1 m² Stellfläche entspricht bis zu 1,8 m³ Lagerkapazität, mit optimaler Wegeführung dank intelligenter Software.
Vielseitige Einsatzbereiche
Geeignet für industrielle Anwendungen sowie für Dokumenten- und Büroarchive, in mehreren Grössen und Ausführungen.
Zugriff und Berechtigungen
Umfangreiche Zugangsberechtigungssysteme, Karten-ID-System sowie manuelle oder automatische Materialeingabe per Barcode.
Software und Bedienoberfläche
HMI-Touchscreen mit mehrsprachiger Oberfläche und dreifarbiger Statusanzeige. Mit dem optionalen Modul StockAdmin kommen protokollierte Ein- und Auslagerungen sowie Echtzeit-Inventar dazu.
ERP-Anbindung
Netzwerkzugang und Anbindung an bestehende Systeme wie SAP über das optionale StockAdmin-Modul, auf Wunsch mit separater Lagerregistratur.
Wartung und Service
Servicefreundliche Konstruktion mit leicht zugänglichen Ersatzteilen, optionalem Rundum-Service und schlüsselfertiger Übergabe.
Technische Daten
| Lagerdichte | 1 m² Stellfläche = bis zu 1,8 m³ Lagerkapazität |
|---|---|
| Aussenmasse (VCR Standard) | Höhe 7000 mm, Breite 3800 mm, Tiefe 1600 mm (mit Ausgabepult 2000 mm) |
| Tablare | 40 Stück, je Breite 3000 mm, Tiefe 400 mm, Höhe 250 mm |
| Tragkraft | bis 250 kg pro Tablar |
| Türsysteme | VCR STANDARD (vertikal), VCR SEKTIONIERT (horizontal) |
| Fachaufteilung | Standard-, geteilte oder perforierte Tablarböden (Raster ab 50 mm) |
| Antrieb | Frequenzgeregelter, gebremster Getriebemotor, induktive Positionssensoren, LED-beleuchtete Ausgabeöffnung |
| Sicherheit | Sicherheitslichtvorhang Typ 4, Notfallöffnung per Handrad (VCR Standard) |
| Steuerung & Anzeige | HMI-Touchscreen (mehrsprachig), dreifarbige Statusanzeige, Unwuchtkontrolle |
| Identifikation | Karten-ID-System, Materialeingabe per Barcode |
| Elektrischer Anschluss | 400 V, 50 Hz, 32 A, 3-phasig |
| Software (optional) | StockAdmin: artikelgenaue Bestände, Berichte, ERP-/SAP-Anbindung, Echtzeit-Bestand |
| Anwendungsbereiche | Industrie, Logistik, Handel, Büro und Verwaltung, privat |
Einblicke
Häufige Fragen
Was ist der Unterschied zwischen VCR Standard und VCR Sektioniert?
VCR Standard hat eine vertikal bewegte Stahltür und eignet sich für einfache und geteilte Tablare. VCR Sektioniert hat eine horizontale Tür mit zwei Flügeln und öffnet gezielt nur den benötigten Lagerbereich, mit individuellen Zugriffsrechten pro Fach.
Wie viel Platz spart ein Umlaufregal?
Ohne zentralen Liftschacht entstehen auf 1 m² Stellfläche bis zu 1,8 m³ Lagerkapazität. Die Software berechnet die optimale Wegeführung und verkürzt Suchzeiten.
Wie sicher ist das System im Betrieb?
Ein Sicherheitslichtvorhang Typ 4 schützt vor dem Eingriff in die Ausgabeöffnung, der Antrieb ist frequenzgeregelt, und beim VCR Standard ist eine Notfallöffnung über ein Handrad möglich.
Ist eine Lagerverwaltung enthalten?
Die Bedienung läuft direkt über das Touchscreen-HMI der Anlage. Für artikelgenaue Bestände, Berichte und ERP-Anbindung an Systeme wie SAP gibt es das optionale Modul StockAdmin, das auf Wunsch ab Werk integriert wird.
Lassen sich die Fächer flexibel aufteilen?
Ja. Neben Standard- und geteilten Tablarböden ermöglichen perforierte Böden eine flexible Fachaufteilung ab 50 mm Raster, beim VCR Sektioniert mit individuellen Benutzerrechten pro Fach.
Für welche Anwendungen eignen sich Umlaufregale?
Für Industrie und Produktion, Logistik und Zentrallager, Gross- und Detailhandel, Büro und Verwaltung bis hin zu Privatanwendungen, von Bauteilen und Werkzeugen über die Warenausgabe bis zur Dokumentenarchivierung.
