Spiralautomat mit Rücknahmeeinheit
Das Allround-Talent für die sichere 24/7-Materialversorgung

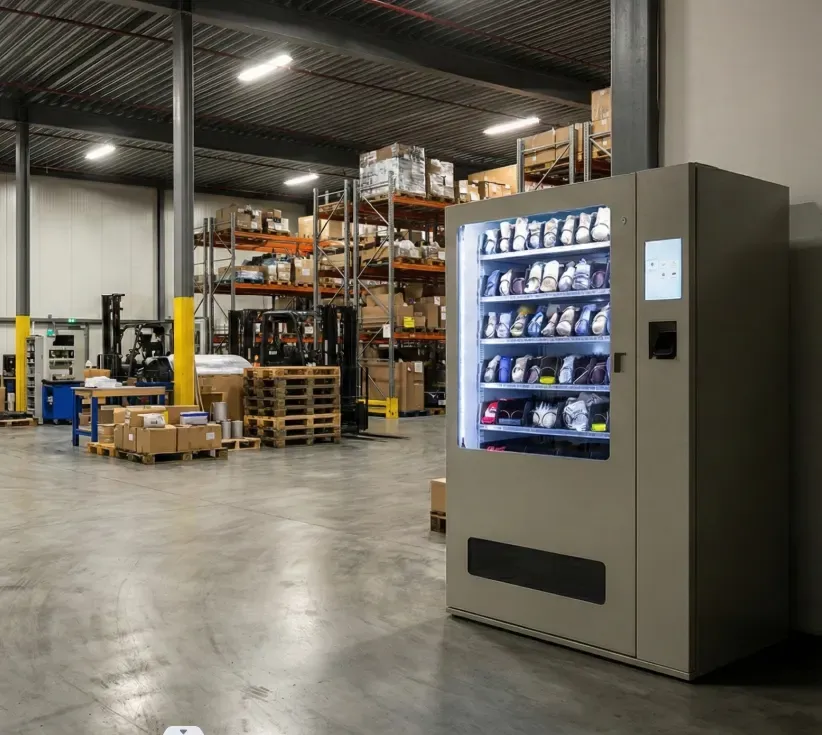

Der Spiralautomat S-Mat gibt Arbeitsschutzartikel, Verbrauchsmaterialien und Produktionsmittel zuverlässig rund um die Uhr aus und nimmt abgenutzte Produkte über die integrierte Rücknahmeeinheit wieder zurück.
Der Spiralautomat S-Mat ist ein vielseitiges Allround-Talent zur modernen, sicheren und effizienten Materialversorgung. Er eignet sich ideal für die Ausgabe von Arbeitsschutzartikeln, Verbrauchsmaterialien oder Produktionsmitteln und gewährleistet die zuverlässige 24/7-Verfügbarkeit wichtiger Artikel.
Effizienz und Wirtschaftlichkeit
Der S-Mat spart Platz und Zeit und senkt durch erhöhte Effektivität die Lohn- und Verwaltungskosten. Die Wartung ist wirtschaftlich, Ersatzteile sind leicht zugänglich. Dank integrierter unterbrechungsfreier Stromversorgung ist der Automat rund um die Uhr betriebsbereit.
Ausführung
Das Gehäuse besteht aus einer geschweissten Gerüstkonstruktion mit Verkleidungen und Vivak-Schutztürflächen in Schutzklasse IP44 / IK05. Die Oberfläche ist strukturiert pulverbeschichtet, die Farbe ist konfigurierbar. Bedient wird der Automat über einen 10,1-Zoll-Farb-Touchscreen auf der rechten Maschinenseite.
Im Inneren stehen grundsätzlich sechs perforierte, ausziehbare Platten zur Verfügung, erweiterbar auf sieben. Produkte lassen sich durch Trennbleche abgrenzen, die Ausgabe erfolgt über elektrische 24V-Getriebemotoren oder Ausgabespiralen. Etikettenschienen auf der Vorderseite der Platten sorgen für Übersicht, ein energiesparendes Kaltlicht-LED-Panel für gute Ausleuchtung.
Sicherheit und Kontrolle
Ein Kartenleser identifiziert die Benutzer, individuelle Berechtigungen und Aufnahmelimits steuern den Zugriff. Ein verstecktes elektromechanisches Schloss sichert die Zugangstür, ein individuelles Sicherheitsschloss die Servicetür. Optional trennt eine horizontale Schleusentür die Ausgabetasche vom Plattenraum und schützt so vor Diebstahl. Ein- und Auslagerung werden protokolliert, das aktuelle Inventar ist auch über das Netzwerk zugänglich.

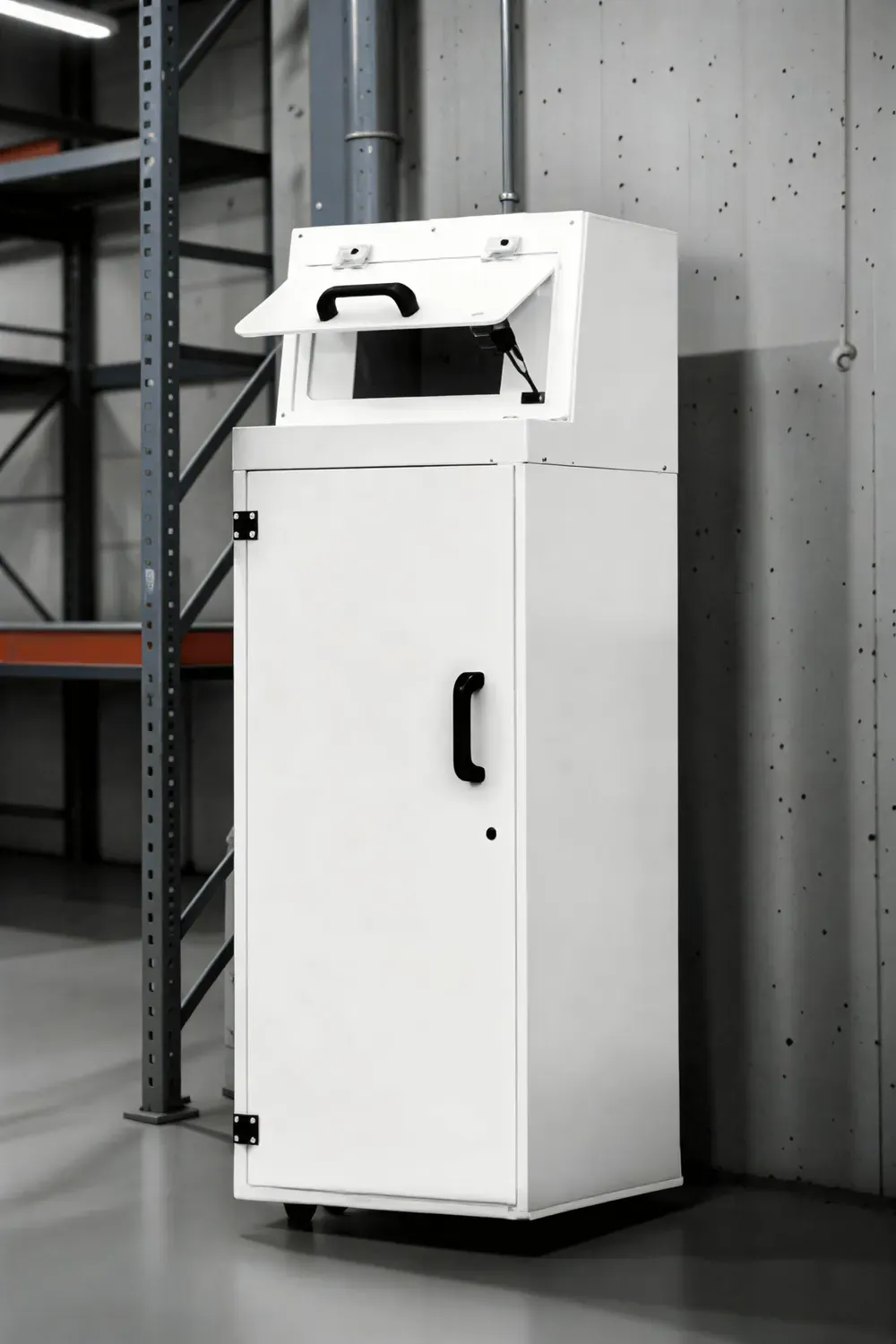

Rücknahmeeinheit
Die integrierte Rücknahmeeinheit ermöglicht die sichere, umweltbewusste und platzsparende Rückführung von Verbrauchsmaterialien direkt am Einsatzort. Der Rückgabeprozess wird durch optoelektronische Sensoren überwacht. Da eine Neuentnahme von der Rückgabe des abgenutzten Produkts abhängt, entstehen eine effektive Kontrolle, Transparenz im Standzeitzyklus und genaue Statistiken zur Abnutzung. Eine Schwenktür erleichtert die Rückgabe sperriger Teile.
Steuerung und Vernetzung
Die Steuerung läuft über eine speziell auf die Automaten abgestimmte Software mit benutzerfreundlicher, mehrsprachiger Oberfläche. Die Lagerverwaltung erfolgt auf einem separaten Rechner mit Netzwerkzugang. Für Installation und Betrieb ist ein LAN-Netzwerk erforderlich, die Stromversorgung erfolgt über einen 230-V-Netzanschluss.

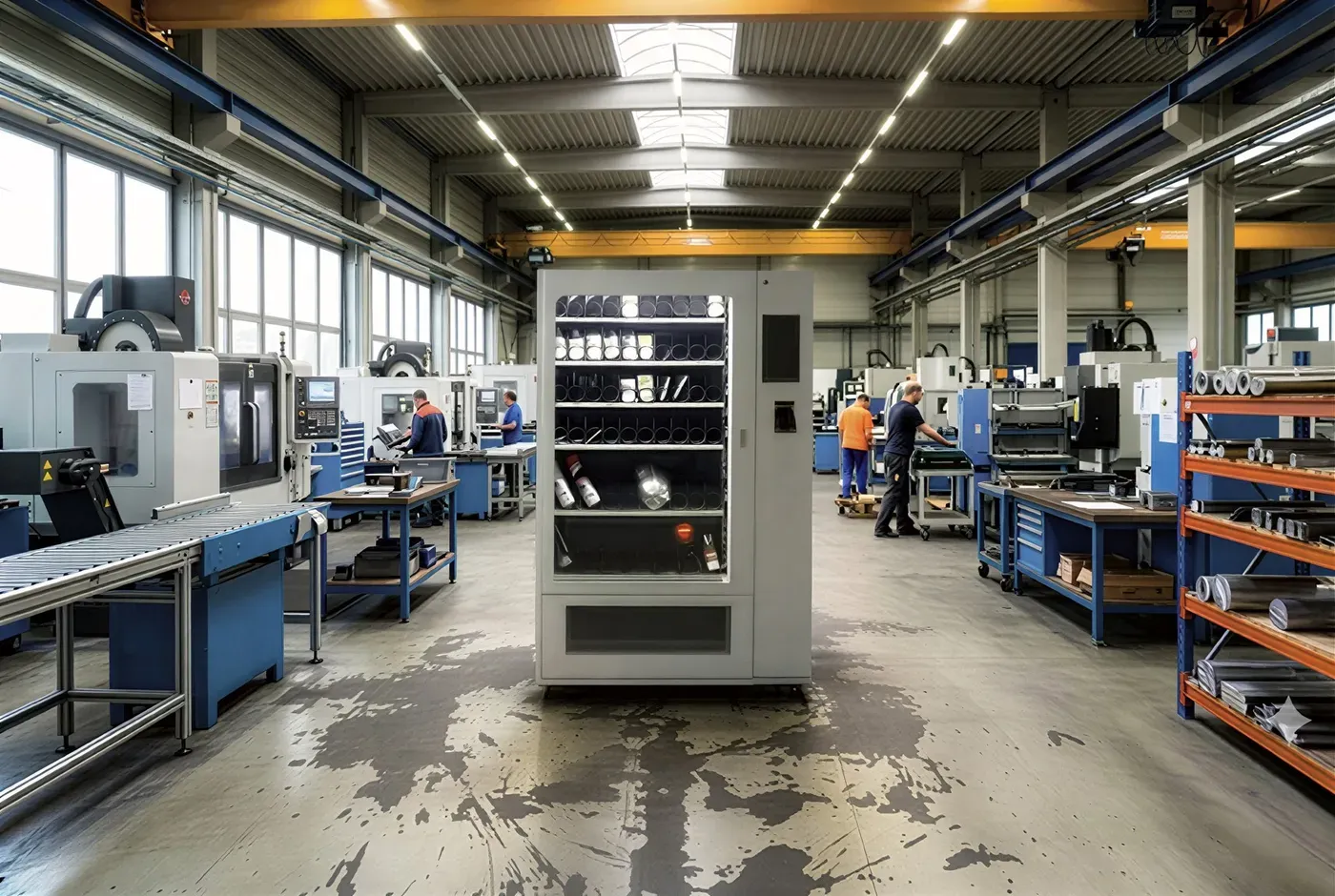

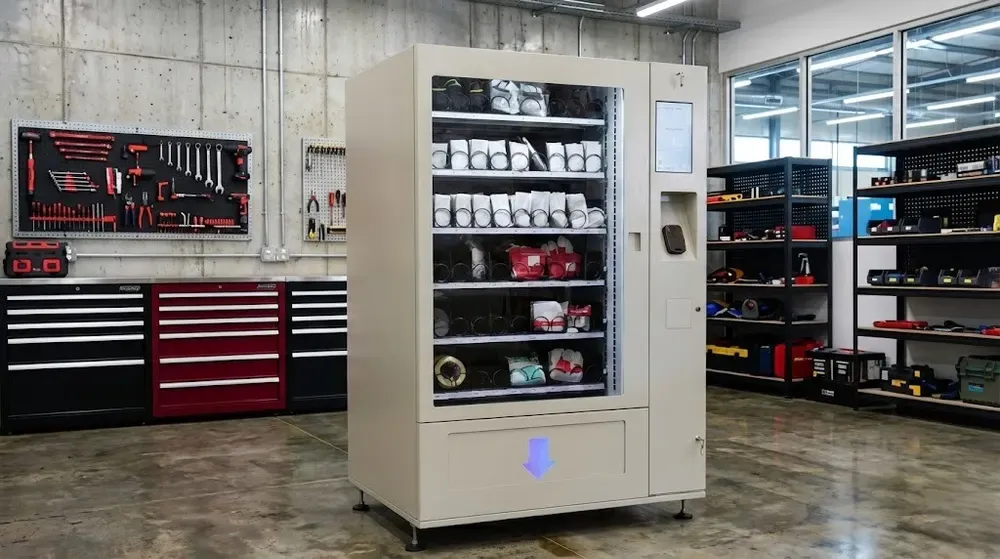

Einsatzbereiche
Funktionen und Vorteile
Spiralausgabe
Elektrische 24V-Getriebemotoren und Ausgabespiralen geben jedes Produkt einzeln und kontrolliert aus.
Integrierte Rücknahmeeinheit
Abgenutzte Verbrauchsmaterialien werden direkt am Einsatzort zurückgeführt. Eine Neuentnahme ist erst nach Rückgabe möglich.
Prozessüberwachung
Optoelektronische Sensoren überwachen den Rückgabeprozess und liefern genaue Statistiken zu Standzeit und Abnutzung.
Touchscreen und Zugriffskontrolle
10,1-Zoll-Farb-Touchscreen, Kartenleser zur Identifikation sowie individuelle Berechtigungen und Aufnahmelimits.
Unterbrechungsfreie Verfügbarkeit
Integrierte USV hält den Automaten rund um die Uhr betriebsbereit, auch bei Stromausfall.

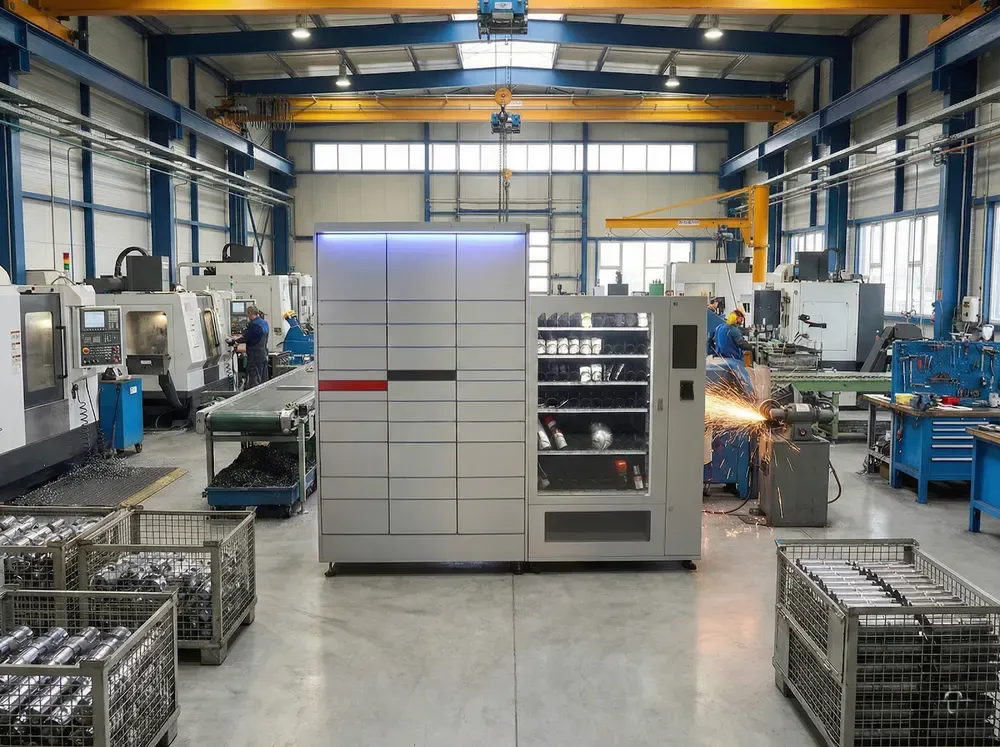

Mit Locker kombinierbar
Ein angeschlossener Locker für Schutzausrüstung oder Werkzeuge wird über den Touchscreen des S-Mat gesteuert.
Technische Daten
| Breite | 1150 mm |
|---|---|
| Höhe | 1800 mm |
| Tiefe | 1000 mm |
| Betriebsspannung | 230 V / 50 Hz |
| Stromaufnahme | 6 A |
| Steuerungsstrom | 12 / 24 VDC |
| Leergewicht | 300 kg |
| Innere Lagerplatten | max. 7 Stück |
| Plattengrösse | 742 × 595 mm |
| Motoren pro Platte | max. 10 Einfachmotoren oder 5 Doppelmotoren |
| Tragfähigkeit pro Platte | 60 kg |
| Tragfähigkeit insgesamt | 420 kg |
| Schutzklasse | IP44 / IK05 |
Einblicke
Häufige Fragen
Wie gibt der Spiralautomat Produkte aus?
Über elektrische 24-V-Getriebemotoren und Ausgabespiralen wird jedes Produkt einzeln und kontrolliert ausgegeben. Im Inneren stehen bis zu sieben perforierte, ausziehbare Platten zur Verfügung.
Wie funktioniert die Rücknahmeeinheit?
Abgenutzte Verbrauchsmaterialien werden direkt am Einsatzort zurückgeführt. Optoelektronische Sensoren überwachen die Rückgabe, und eine Neuentnahme ist erst nach der Rückgabe des abgenutzten Produkts möglich. So entstehen präzise Statistiken zu Standzeit und Abnutzung.
Ist der Automat bei Stromausfall verfügbar?
Ja. Eine integrierte unterbrechungsfreie Stromversorgung (USV) hält den S-Mat rund um die Uhr betriebsbereit, auch bei Stromausfall.
Wie wird der Zugriff kontrolliert?
Ein Kartenleser identifiziert die Benutzer, individuelle Berechtigungen und Aufnahmelimits steuern, wer welches Material entnehmen darf. Jede Ein- und Auslagerung wird protokolliert.
Wie viel kann der Spiralautomat aufnehmen?
Bis zu sieben innere Lagerplatten von 742 × 595 mm tragen je 60 kg, insgesamt 420 kg. Produkte lassen sich durch Trennbleche abgrenzen und über Spiralen, Segmente oder Schubladen ausgeben.
Lässt sich der S-Mat mit einem Locker kombinieren?
Ja. Ein angeschlossener Locker für Schutzausrüstung oder Werkzeuge wird direkt über den Touchscreen des Spiralautomaten gesteuert.
